2-39

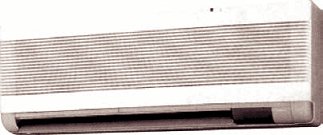

Aspecto
Accesorios estándar
Accesorios opcionales
2-9.
Pared
Pieza
Cant.
Forma
Uso
Pieza
Cant.
Forma
Uso
Accesorios opcionales
Mando a distancia con cable
Mando a distancia simple con cable
Kit de mando a distancia inalámbrico
Empleo del temporizador semanal
Mando a distancia central
Controlador de ON/OFF
Modelo
RBC-AMT31E
RBC-AS21E2
TCB-AX21E2
RBC-AMT31E y RBC-EXW21E2
TCB-SC642TLE2
TCB-CC163TLE2
Manual de
instalación
(Asegúrese de entregarlo al
cliente)
Este manual
Patrón de
instalación
Para taladrar agujeros y colocar
la placa de instalación
1
1
Tubo aislante
térmico
T
ornillo para
madera
Ø 5,1 x 45
Placa de
instalación
2
12
1
Para el aislamiento térmico de la
conexión del tubo
Para fijar la placa de instalación
Para instalar la unidad de pared
interior
Tapa de
tornillo
Brida de
ajuste
4
4
Tapa del tornillo de montaje de la
placa lateral
Para sujetar el material aislante
al tubo conectado
Modelo de pared
_
