2-38
Extracción del tubo superior (agujero ciego)
Entrada del cable del suministro
eléctrico
(Agujero ciego)
T
amaño de drenaje izquierdo
B (Posición de suspensión)
500
o más
Tubo de refrigeración (lado del líquido
Ø
D)
T
ubo de refrigeración (lado del gas
Ø
C)
Conexión
del tubo de drenaje
Extracción del tubo
(Agujero ciego)
Drenaje VP20
(Diám.
interior
Ø
26, tubo suministrado)
Sección de montaje
del sensor inalámbrico
(Opcional)
250 o más
250 o más
(P
osición de s
u
spensión)
320
170
70
16
4
2.7
120
120
Agujero del tubo en la pared.
(Ø
100 agujero)
Extracción del tubo de
drenaje izquierdo (Agujero ciego)
Entrada de aire
Ø
92)
Entrada del cable del mando a distancia
Entrada del suministro eléctrico
(Agujero ciego)
Entrada del cable del mando a distancia
(Agujero ciego)
(La parte frontal debe ser colocada horizontalmente.)
Perno de suspensión
Superficie del techo
Hasta 50
Unidad
A
Extracción
del tubo del mando a distancia (agujero ciego)
(Tubo vendido por separado) (Agujero ciego
2-8.
Techo

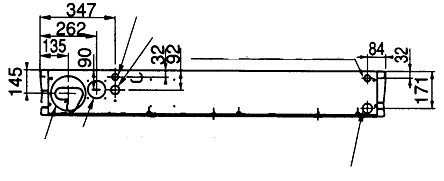

Dimensiones
MMC-AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H
Espacio necesario para la instalación y el mantenimiento
Modelo MMC-
AP0151H, AP0181H
AP0241H, AP0271H
AP0361H, AP0481H
A
910
1180
1595
B
855
1125
1540
C
12,7
15,9
15,9
D
6,4
9,5
9,5
Nota: T
odas las dimensiones se indican en milímetros.
Mando a distancia con cable
RBC-AMT31E
Mando a distancia simple con cable
RBC-AS21E2
Kit de mando a distancia inalámbrico
TCB-AX22CE2
Empleo del temporizador semanal
RBC-AMT31E y RBC-EXW21E2
