Placa de instalación
Toma de descarga
80
30

X 3
30

X 3
600
Pared
Pared
Si la distancia de instalación es de
50 mm de la pared
Toma de la tubería de refrigerante inferior
(Agujero ciego de 50 X 120)
Pieza
de control
Cubierta
de control
Placa de instalación
Toma de extracción
Tubo de drenaje
Tubo de drenaje
Agujero del tubo de refrigerante
(Lado trasero)
(Agujero ciego de Ø 130)
Agujero del tubo de refrigerante (Lado inferior)
(Agujero ciego de 50 X 120)
Tornillo de tierra (M4)
Toma de la tubería de refrigerante (Ambos lados)
(Agujero ciego de Ø 80)
Pared
Pared
Pared
Pared
Delantero
Delantero
Más de
1000
Más de 200
Más
de
500
Junta del tubo de refrigerante
(Lado del gas Ø 19)
Junta del tubo de refrigerante
(Lado del líquido Ø 9,5)
Lado del gas
Lado
del líquido
4- agujero inferior
Para tornillo M8
(o perno de anclaje M8)
2- agujero inferior
Para tornillo M8
(o perno de anclaje M8)
50
x 120 (Abertura cuadrada)
(Para la canalización de la
superficie inferior)
Agujero ciego de Ø 130
(Para la canalización trasera)
Suelo
a
b
Si 1770
a
Si 1773
b

MMF-AP0361H, AP0481H

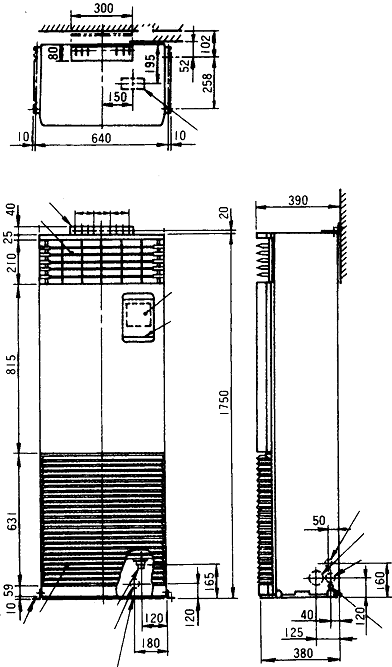

Posición del tubo de refrigerante
Detalles sobre el orificio para el tubo trasero
Detalles sobre el orificio para el tubo del lado inferior
Espacio necesario para el mantenimiento
(Si el tubo va por el lado derecho)
Nota: Todas las dimensiones se indican en milímetros.
