2-49
130
Agujero de fijación (Suelo)
(2-Ø 10)
Toma de la tubería de refrigerante inferior
(Agujero ciego de 50 X 100)
(vendido por separado)
Agujero de fijación (pared)
(Dos agujeros ciegos tapados Ø 10-Ø 20)
Aspiración de aire
100
lado
izquierdo
(
)
Agujero para el cable del suministro de energía
(Agujero ciego de Ø 26 en ambos lados)
Tornillo de tierra
(M6)
Toma del tubo de refrigerante
(Agujero ciego de Ø 130)
Toma de la tubería de refrigerante
(agujero ciego de 50 x 100
Pared fijación agujero
(agujero 2-10 X 24 de largo)
1000 o más
Conexión del tubo de drenaje
(Ø 20)
Conexión
del tubo de refrigerante
(Lado del líquido Ø B)
Conexión
del tubo de refrigerante
(Lado del gas Ø A)
Pared
Pared
(Lado
frontal)
(Lado frontal)
500
o más
300
o más
Descarga de aire
Sección del conmutador de funcionamiento
holeon on both sides)
2-11.

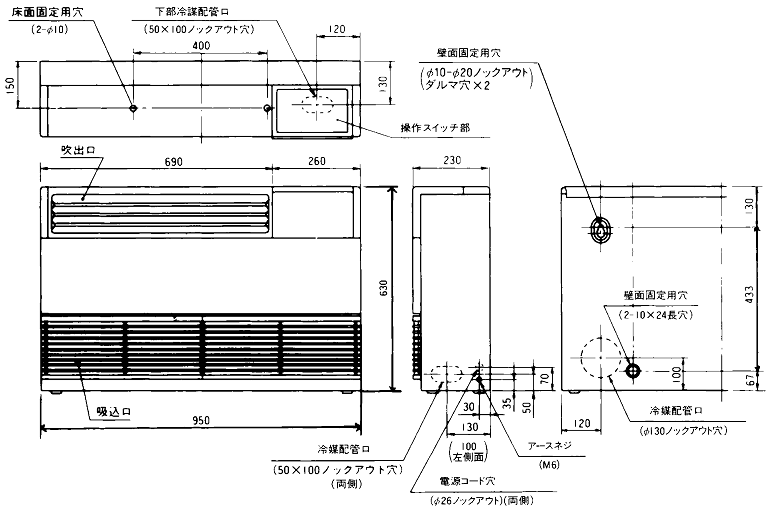

Suelo con envolvente
Dimensiones
MML-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H
Espacio necesario para el mantenimiento
La figura muestra la canalización de la izquierda
Diagrama posicional
del tubo
Dimensiones
Modelo MML-
AP0071H, AP0091H, AP0121H
AP0151H, AP0181H
AP0241H
A
O
/
9,5
O
/
12,7
O
/
15,9
B
O
/
6,4
O
/
6,4
O
/
9,5
Nota: T
odas las dimensiones se indican en milímetros.
Mando a distancia con cable
RBC-AMT31E
Mando a distancia simple con cable
RBC-AS21E2
Kit de mando a distancia inalámbrico
TCB-AX21E2
Empleo del temporizador semanal
RBC-AMT31E y RBC-EXW21E2
